Перед покупкой LG WashTower нужно проверить не только размеры корпуса, но и место для подключения воды, открывания обеих дверец и прохода установщика. Ниже — перевод руководства LG по установке LG TROM AI Objet Collection WashTower WA2525 с пояснениями к схемам.

Для каких моделей приведены схемы

Основная модель в руководстве — LG TROM AI Objet Collection WashTower WA2525 (LG 트롬 AI 오브제컬렉션 워시타워).

Дополнительно указаны модели: WL22, WL21, W2520, W2321, W21 и W20.

Все размеры на схемах указаны в миллиметрах. Габариты корпуса, необходимые размеры места и свободные зазоры обозначены отдельно. Розовым цветом выделено пространство, которое должно оставаться свободным.

Размеры корпуса и открывание дверец

На схемах WA2525 указаны следующие размеры:

  • Ширина корпуса — 700 мм.
  • Высота корпуса — 1890 мм.
  • Глубина корпуса — 830 мм.
  • Глубина с открытыми дверцами — 1410 мм.
  • Высота пространства для установки — 2000 мм, включая 110 мм над корпусом.

1410 мм на боковой схеме — размер изделия с открытыми дверцами; задний зазор показан отдельно. Перед WashTower должно быть достаточно места для открывания дверец и стирального, и сушильного отделения.

Если водопроводный кран находится сбоку

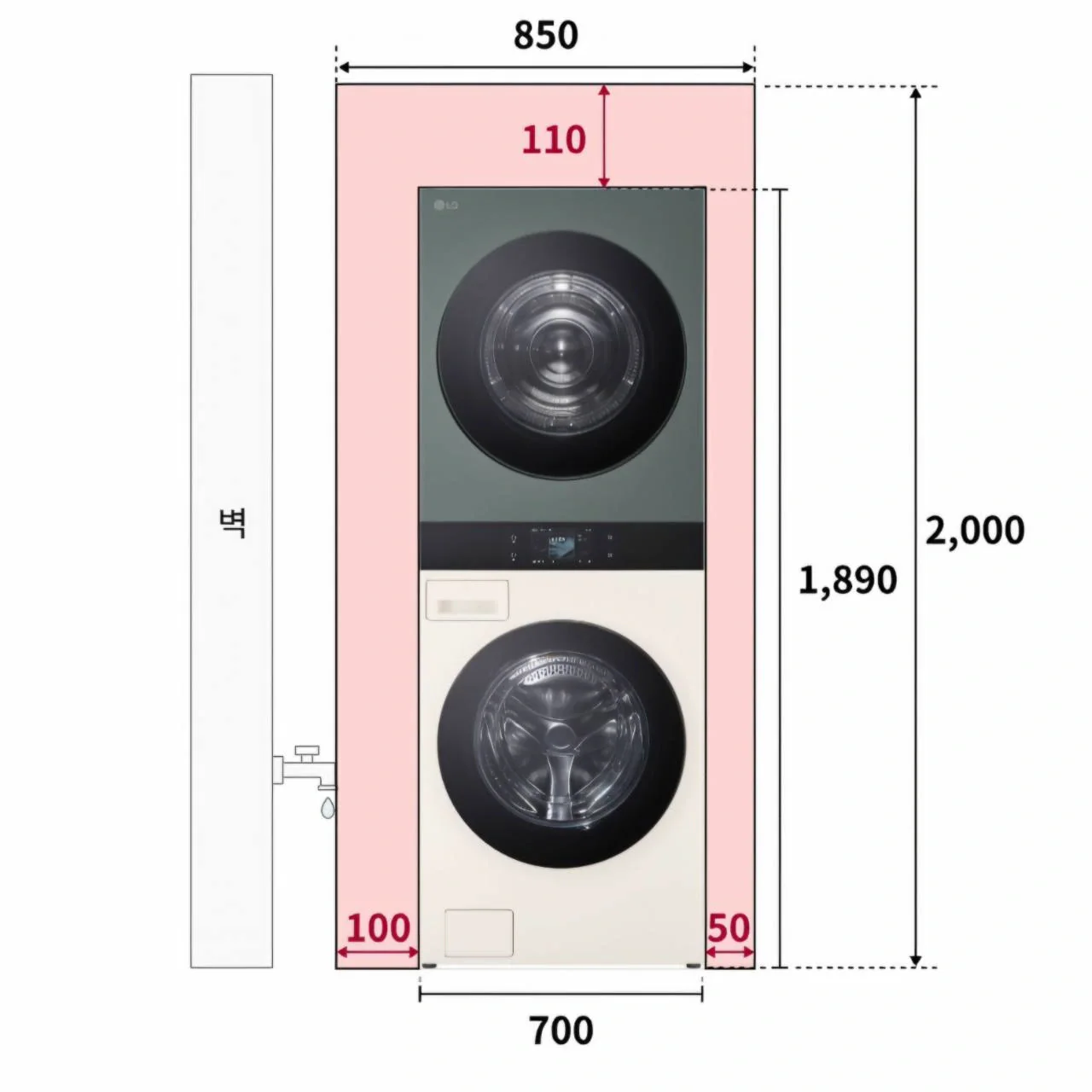

Кран сбоку: ширина места 850 мм, высота 2000 мм; корпус 700 × 1890 мм, зазоры 100 мм слева, 50 мм справа и 110 мм сверху.
Кран сбоку: ширина места 850 мм, высота 2000 мм; корпус 700 × 1890 мм, зазоры 100 мм слева, 50 мм справа и 110 мм сверху.

На фронтальной схеме показан пример с краном слева:

  • Общая ширина места — 850 мм.
  • Слева между корпусом и границей свободного пространства — 100 мм.
  • Справа — 50 мм.
  • Над корпусом — 110 мм.
  • Общая высота места — 2000 мм.

Примечание LG: это пример для бокового расположения крана. За задней поверхностью изделия необходимо оставить не менее 50 мм свободного пространства.

Надпись «벽» на схеме означает «стена».

Если водопроводный кран находится сзади

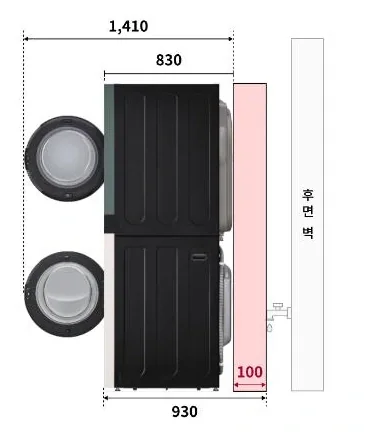

Вид сбоку при кране сзади: корпус глубиной 830 мм, с задним зазором — 930 мм; с открытыми дверцами — 1410 мм.
Вид сбоку при кране сзади: корпус глубиной 830 мм, с задним зазором — 930 мм; с открытыми дверцами — 1410 мм.

На боковой схеме показаны:

  • Глубина корпуса — 830 мм.
  • Задний зазор — 100 мм.
  • Глубина корпуса вместе с показанным задним зазором — 930 мм.
  • Глубина изделия с открытыми дверцами — 1410 мм.

Надпись «후면 벽» означает «задняя стена».

Примечание LG: пример относится к крану за изделием. Слева и справа от корпуса нужно оставить не менее 50 мм, причём с одной из сторон необходимо обеспечить не менее 300 мм для прохода установщика.

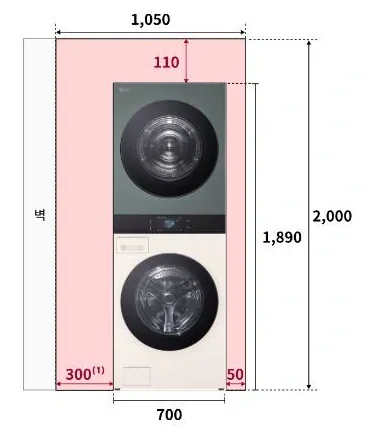

Кран сзади: место шириной 1050 мм и высотой 2000 мм; проход для установщика 300 мм с одной стороны и зазор 50 мм с другой.
Кран сзади: место шириной 1050 мм и высотой 2000 мм; проход для установщика 300 мм с одной стороны и зазор 50 мм с другой.

На соответствующей фронтальной схеме показана ниша шириной 1050 мм: корпус 700 мм, проход 300 мм с одной стороны и зазор 50 мм с другой. Общая высота — 2000 мм, зазор сверху — 110 мм.

Сноска к размеру 300 мм: это пространство для прохода установщика. Если кран находится сзади, такой проход нужно обеспечить обязательно: мастер должен подключить воду и иметь возможность выйти из-за техники.

Требования к пространству возле крана

Если водопроводный кран находится сзади или сбоку, от его крайней выступающей точки требуется дополнительно 100 мм свободного пространства.

При замерах учитывайте положение самого крана и его выступ относительно стены. На схемах отдельно показаны разные варианты размещения подключения.

Условия установки

  • Перед изделием необходимо оставить место, позволяющее открыть дверцы стирального и сушильного отделения.
  • Если основание не является ровным полом и может вызывать вибрацию или шум, установка может оказаться невозможной. В руководстве приведены примеры: установка на кирпичах и на ламинате.
  • При наличии перепада уровня или ступеньки допускается использовать не более четырёх фиксаторов ножек — 레그 스토퍼. Выравнивающую подставку — 수평 받침대 — использовать нельзя.
  • Если кран расположен сзади, установка возможна только при такой планировке, которая позволяет мастеру подключить его и выйти из-за техники. Минимальная ширина прохода — 300 мм.
  • Заранее проверьте ширину и высоту места установки, уклон пола на ступеньке или возвышении, расположенные рядом предметы и оборудование: газовый котёл, газовый счётчик, полки. Также проверьте высоту водопроводного крана, расположение электрической розетки и водосточную трубу.

Как проходит установка и предварительный осмотр

После проверки условий и покупки техники установщик отдельно свяжется с покупателем и выполнит установку.

Первый предварительный осмотр места перед покупкой WashTower проводится бесплатно.

Если клиент заказывает предварительный осмотр для переноса и повторной установки уже имеющейся техники, предусмотрена отдельная плата — 25 000 вон.

По подробным вопросам LG указывает номер клиентского центра: 1544-7777. Указанная стоимость осмотра приведена по руководству; актуальные условия можно уточнить при обращении.

Вода, слив и дополнительные условия

  • Убедитесь, что к месту установки можно подвести воду и что имеется слив, пригодный для отвода использованной воды. Если вы живёте в многоквартирном доме, расположение подходящего слива можно уточнить в управляющей службе — 관리실.
  • При использовании резервуара для конденсата сушильной части наличие отдельного слива для неё не обязательно. Если вы хотите использовать сливной шланг, необходим слив, пригодный для отвода этой воды.
  • Приведённые расстояния для места установки являются рекомендуемыми. После осмотра специалист может выполнить установку и при меньших расстояниях, если это не создаёт проблем с безопасностью. Решение принимается по условиям на месте.

Как измерить технику

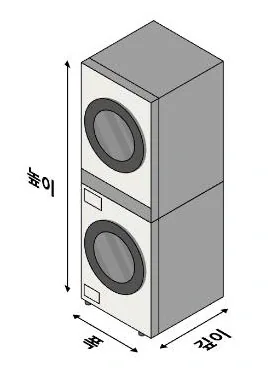

Как измерять WashTower: высота, ширина и глубина. Учитывайте выступающие части, в том числе ручки.
Как измерять WashTower: высота, ширина и глубина. Учитывайте выступающие части, в том числе ручки.

Чертёж служит ориентиром для проверки внешних размеров изделия и необходимых свободных зазоров перед установкой.

В размерах учитываются элементы, влияющие на установку, в том числе ручки. Обеспечивайте пространство, ориентируясь на размеры из руководства.

Подписи на рисунке:

  • 높이 — высота.
  • 폭 — ширина.
  • 깊이 — глубина.

Как проверить место установки

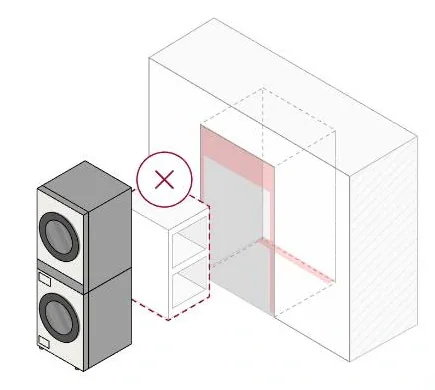

Проверьте нишу и препятствия: мебель и другие предметы не должны мешать заносу и установке WashTower.
Проверьте нишу и препятствия: мебель и другие предметы не должны мешать заносу и установке WashTower.

Пространство, в котором будет установлена техника, должно быть больше самого изделия.

Если места недостаточно или расположенные рядом препятствия мешают установке, она может оказаться невозможной. Обязательно сверьтесь с руководством по размерам.

Как проверить путь заноса

Лифт, входные двери, окна и другие проёмы на пути перемещения должны быть достаточно большими, чтобы техника могла пройти.

Перед покупкой обязательно проверьте ширину, высоту и глубину изделия и сопоставьте их с размерами пути заноса.

Обозначения в руководстве LG

  • 제품 수치 — размеры изделия.
  • 필요 공간 수치 — необходимые размеры пространства.
  • 여백 공간 수치 — размеры свободных зазоров; на схемах выделены розовым.
  • 단위 mm — единицы измерения: миллиметры.
  • 설치 과정 — процесс установки.
  • 설치 유의사항 — важные замечания по установке.
  • 필요공간 수치 안내 — пояснения к необходимым размерам пространства.
  • 설치 조건 안내 — условия установки.
  • 설치 서비스 안내 — информация об услуге установки.
  • 추가 유의사항 — дополнительные замечания.
  • 공간 측정 안내 — инструкция по замеру пространства.
  • 제품 도면 수치 기준 — как читать размеры на чертеже изделия.
  • 설치 공간 크기 확인 — проверка размеров места установки.
  • 제품 반입 경로 확인 — проверка пути заноса техники.

Источник текста и схем — руководство LG Electronics для WashTower WA2525. Название модели и размеры сохранены по оригиналу.
